Virkemåte

Ultralydsensorer, indikert med pil 1, er montert i støtfangerne for å oppdage hindringer i nærheten av kjøretøyet.

Funksjonen varsler føreren via lydsignaler og et skjermbilde som representerer området der hindringen ble oppdaget.

Systemet oppdager hindringer foran, bak og på sidene av kjøretøyet (kjøretøyavhengig).

Parkeringshjelpen aktiveres bare når kjørehastigheten er under ca. 10 km/t.

Funksjonen tar ikke hensyn til tauing eller bæresystemer som ikke gjenkjennes av systemet.

warning

Denne funksjonen er et ekstra hjelpemiddel for føreren.

Dette skal ikke under noen omstendigheter erstatte førerens aktsomhet eller ansvar under rygging.

Føreren må alltid være forberedt på plutselige hendelser under kjøring. Påse alltid at det ikke er noen små og smale bevegelige hindringer (som barn, dyr, rullestol, sykkel, stein, stolpe osv.) i blindsonen når du manøvrerer.

warning

Et støt mot undersiden av kjøretøyet under manøvrering (f.eks. fra en stolpe, en forhøyet fortauskant eller andre gjenstander på gaten) kan føre til skade på kjøretøyet (f.eks. deformering av en aksel).

For å sikre kjøretøyet mot uhell, bør du få det sjekket av en autorisert forhandler.

Plassering av de ultrasoniske sensorene 1

Pass på at de ultrasoniske sensorene indikert av pilene 1 ikke er tildekket (av smuss, søle, snø, dårlig montert/festet nummerskilt osv.), utsatt for støt, endret (inkludert lakkering) eller hindret av tilbehør som er montert bak og/eller, avhengig av kjøretøyet, foran eller på sidene av kjøretøyet.

warning

Denne funksjonen er et ekstra hjelpemiddel som viser avstanden mellom kjøretøyet og en hindring mens du rygger ved å bruke lydsignaler.

Dette skal ikke under noen omstendigheter erstatte førerens aktsomhet eller ansvar under rygging.

Føreren må alltid være forberedt på plutselige hendelser under kjøring. Påse alltid at det ikke er noen små og smale bevegelige hindringer (som barn, dyr, rullestol, sykkel, stein, stolpe osv.) i blindsonen når du manøvrerer.

Bruk

Skjermen 2 viser bilens omgivelser sammen med lydsignaler.

Avhengig av utstyret kan det være nødvendig å forflytte seg noen meter før sidedeteksjonen aktiveres.

Hvis alle områder har grå bakgrunn, overvåkes hele området rundt kjøretøyet:

  • A: Analyse av kjøretøyets omgivelser pågår.
  • B: Analyse av kjøretøyets omgivelser er utført.

Hindringssensor

Systemet klarer å registrere de fleste hindringer nær baksiden av kjøretøyet og nær fronten og sidene (kjøretøyavhengig).

Den hørbare signalfrekvensen øker når kjøretøyet nærmer seg hindring, til det blir en konstant lyd omtrent 20 cm fra en hindring oppdaget på sidene, og ca. 30 cm for en hindring oppdaget foran eller bak.

Området der hindringen er oppdaget, vises (skjerm C).

Avhengig av kjøretøyet vises området i grønt, oransje (eller gult avhengig av kjøretøyet) eller rødt, avhengig av nærheten til den oppdagede hindringen.

tip

Hvis du endrer kjøreretningen under en manøver, kan det hende at et varsel om et eventuelt sammenstøt blir forsinket.

Spesielt tilfelle av hindringer oppdaget på siden

Systemet bestemmer banen til kjøretøyet i henhold til hjulretningen og varsler føreren om eventuelle farer og hindringer 3 på siden av kjøretøyet.

Hvis en sidehindring oppdages:

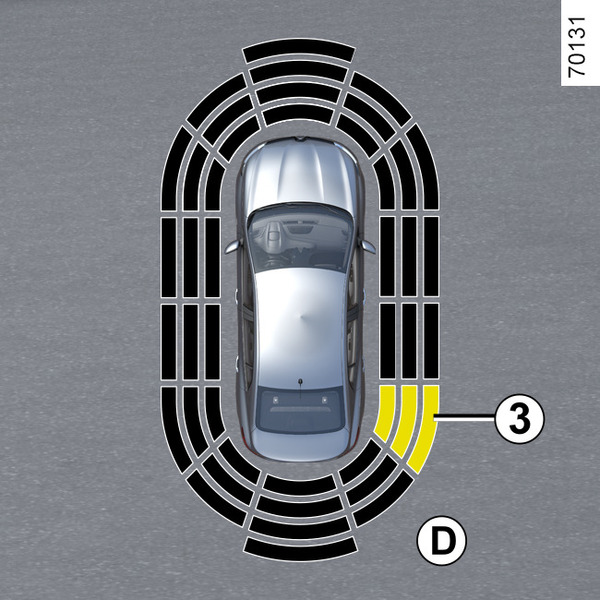

  • Lydsignalet kommer raskere, og det lyder sammenhengende etter hvert som hindringen nærmer seg. Området der hindringen er oppdaget 3, vises (skjerm D).
  • Hvis det ikke er fare for å treffe noe, hører du ingen lydsignaler når hindringen kommer nærmere. Avhengig av kjøretøyet vises området der hindringen 3 er oppdaget.
tip

Hvis du endrer kjøreretningen under en manøver, kan det hende at et varsel om et eventuelt sammenstøt blir forsinket.

Aktivering/deaktivering

Aktivering/deaktivering fra multimedieskjermen 4

Fra BIL-verdenen på multimedieskjermen 4 trykker du på menyen PARK. ASSIST..

Aktiver eller deaktiver områder som dekkes av ultralyddetektorene.

Du finner mer informasjon i instruksjonene for multimedia

Merk: Avhengig av kjøretøyet kan ikke bakre registreringssone deaktiveres.

Aktivering/deaktivering via bryter 6

(kjøretøyavhengig)

Stans kjøretøyet og trykk på bryteren 5 for å deaktivere parkeringsavstandskontrollen Den integrerte varsellampen 6 i knappen slår seg på. Trykk én gang til på bryteren 5 for å aktivere funksjonen. Indikatorlyset i bryteren 6 slukner.

Aktivering/deaktivering av systemet fra kjørecomputeren

  • Med kjøretøyet stillestående, trykk på bryteren 7 flere ganger til du kommer til BIL-fanen.
  • Trykk flere ganger på kontrollen 8 eller 9 til du kommer til KJØRINGS ASSIST.-menyen. Trykk på bryter 10 OK;
  • Trykk flere ganger på kontrollen 8 eller 9 til du kommer til Parkering-menyen. Trykk på bryter 10 OK;
  • Trykk på bryter 10OK for å aktivere eller deaktivere funksjonen;
    • 2_ALL_503_1_pictogramme.png funksjon aktivert
    • 2_ALL_502_1_pictogramme.png funksjon deaktivert

Merk: Avhengig av kjøretøyet kan ikke bakre registreringssone deaktiveres.

Automatisk deaktivering av parkeringsavstandskontrollen

Systemet er deaktivert

  • når hastigheten er høyere enn omtrent 10 km/t
  • når kjøretøyet har stått stille lengre enn omtrent tre sekunder, og en hindring oppdages (for eksempel i trafikkstans o.l.), avhengig av kjøretøymodell
  • i posisjonen N eller P
  • når det blir oppdaget en driftsfeil

Merk: Hvis kjøretøyet er utstyrt med et tilhengerfeste som er gjenkjent av systemet, er bare parkeringsassistentfunksjonen bak deaktivert (kjøretøyavhengig).

Innstillinger

warning

Av hensyn til sikkerheten må alle justeringer utføres når kjøretøyet står stille.

tip

Ved hver ny start av motoren fortsetter funksjonen i aktiveringsstatusen som ble lagret da motoren sist ble stanset.

Justere innstillinger fra multimedieskjermen 4

Med bilen stillestående, fra BIL-verdenen på multimediaskjermen 4 trykker du på PARK. ASSIST.-menyen.

Du finner mer informasjon i instruksjonene for multimedia

Innstillinger fra kjørecomputeren

  • Med kjøretøyet stillestående, trykk på bryteren 7 flere ganger til du kommer til BIL-fanen.
  • Trykk flere ganger på kontrollen 8 eller 9 til du kommer til KJØRINGS ASSIST.-menyen. Trykk på bryter 10 OK;
  • Trykk flere ganger på kontrollen 8 eller 9 til du kommer til Parkering-menyen. Trykk på bryter 10 OK.

Deaktivering av systemlyden

(kjøretøyavhengig)

Aktiver eller deaktiver lyden for parkeringsavstandskontrollen.

Merk: Hvis du demper lyden, blir du bare varslet av displayet når du nærmer deg et hinder.

Lydstyrke for parkeringsavstandskontrollen

Juster volumet til parkeringshjelpen ved hjelp av volumlinjen.

tip

Ved hver ny start av motoren fortsetter funksjonen i aktiveringsstatusen som ble lagret da motoren sist ble stanset.

Spesielle tilfeller

Du kan deaktivere lydvarsler manuelt eller, avhengig av kjøretøyet, den aktuelle registreringssonen:

  • du tauer eller har montert tilhengerutstyr o.l. som ikke gjenkjennes av systemet, foran de ultrasoniske følerne
  • ved skade på de ultrasoniske følerne.

Merk: Hvis lyden er deaktivert, fortsetter skjermene å advare deg jevnlig.

Funksjonsfeil

Når systemet oppdager en funksjonsfeil varsler enten et lydsignal deg i omtrent tre sekunder når revers er koblet inn, ledsaget av meldingen Park sensor må kontrolleres på instrumentpanelet, eller så produserer systemet ikke lyd eller visning når reversgiret kobles inn.

Kontroller at de ultrasoniske sensorene er rene. Hvis feilen vedvarer, kontakt en godkjent forhandler.

tip

Systemservice og reparasjoner

  • Et slag eller støt kan gjøre at sensorene kommer ut av stilling og fungerer dårligere. Deaktiver funksjonen og kontakt en autorisert forhandler.
  • Alt arbeid i området rundt følerne (reparasjoner, utskiftinger o.l.) må utføres av kvalifisert personell.

Bare en autorisert forhandler er kvalifisert til å utføre service på systemet.

Systemforstyrrelse

Eksempler på forhold som kan påvirke eller forstyrre systemet:

  • krevende værforhold (regn, snø, hagl, hålke, regn osv.)
  • enkelte typer støy (motorsykler, lastebiler, trykkluftbor osv.)
  • det er montert en ikke-kompatibel tauekule eller krok

Fare for falske alarmer eller manglende varslinger

Hvis systemet oppfører seg uvanlig, må du deaktivere det og kontakte en autorisert forhandler.

tip

Systembegrensninger

  • Området rundt følerne må holdes rent og fritt for endringer eller tilbehør som kan påvirke systemet.
  • Mindre synlige trafikanter i nærheten av bilen (motorsykler, sykler, fotgjengere, etc.) blir ikke alltid oppdaget av systemet.
  • Systemet oppdager kanskje ikke hindringer som er for nær kjøretøyet.
  • Det kan hende at systemet ikke varsler deg hvis det er stor forskjell på kjørehastigheten til andre kjøretøyer eller hindringer.
  • Når det er en endring i banen under en manøver, kan systemet være tregt med å rapportere hindringer.
  • Når kjøretøyet tauer en tilhenger, må det bakre Parkeringshjelp-systemet deaktiveres.

Deaktivere funksjonen

Funksjonen må deaktiveres hvis

  • området rundt følerne er blitt skadet (bakre støtfanger)
  • kjøretøyet er utstyrt med en tilhengerfeste som ikke gjenkjennes av systemet (kule, krok, adapter osv.).
