Renault Megane
Compartimento dos fusíveis
Se algum dos aparelhos elétricos não funcionar, comece por verificar o estado dos fusíveis.
É possível aceder aos fusíveis por trás do porta-luvas A. Abra o porta-luvas A através do botão de abertura 1.
Depois de aberta, rode os batentes 2 um quarto de volta (movimentos B e C) para os remover.
Desencaixe o cabo 3 para libertar a tampa do porta-luvas de modo a aceder à caixa de fusíveis.
Desloque a tampa do porta-luvas A para baixo tanto quanto possível.
Em seguida, terá um acesso direto à caixa de fusíveis 4.
Caixa de fusíveis D
Desencaixe a tampa 5.
Lingueta 6
Remova o fusível com a lingueta 6 situada no painel de fusíveis.
Para o extrair da pinça, faça-o deslizar lateralmente.
Não utilize os espaços livres para fusíveis.
warning
Verifique o fusível em causa e, se necessário, substitua-o (o fusível de substituição deve ter a mesma intensidade do fusível original).
Um fusível de uma intensidade demasiado alta pode, em caso de consumo anormal de um dos equipamentos, provocar o aquecimento excessivo do circuito elétrico (risco de incêndio).
tip
Para cumprir a legislação local ou como medida de precaução:
obtenha, num representante da marca, uma caixa de emergência, contendo um jogo de lâmpadas e outro de fusíveis.
Afetação dos fusíveis
(a presença dos fusíveis depende do nível de equipamento do veículo)
Veículos equipados com uma etiqueta de atribuição de fusíveis
tip
Dependendo do veículo, pode utilizar a etiqueta de alocação de fusíveis no compartimento de armazenamento para identificar os fusíveis.
Caixa de fusíveis D: a etiqueta de afetação dos fusíveis está situada na parte lateral traseira da tampa 5.
Alguns fusíveis apenas deverão ser substituídos por um profissional qualificado. Estes fusíveis não estão enumerados na etiqueta.
Intervenha apenas nos fusíveis representados na etiqueta.
Símbolo | Afetação |
|---|---|
| Pisca-piscas, sinal de perigo |
| Luzes de stop |
| Limpa-vidros traseiro |
| Elevadores elétricos de vidros impulsionais |
| Tomada do reboque |
| Tomada de acessórios multimédia, ecrã multimédia |
| Isqueiro, tomadas de acessórios dianteira e traseira da segunda fila |

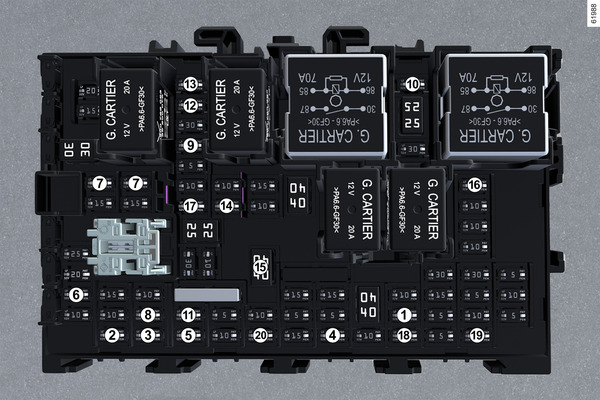

Os veículos que não estejam equipados com uma etiqueta de atribuição de fusíveis
| Número | Afetação |
|---|---|
| 1 | ESP/ABR ECU Interruptor de travagem |
| 2 | Motor de comando do vidro traseiro direito |
| 3 | Motor do elevador de vidros do condutor |
| 4 | Iluminação interior |
| 5 | Motor de comando do vidro traseiro esquerdo |
| 6 | Tomada de reboque/tomada de acessórios do compartimento do porta-bagagens |
| 7 | Memória de posição do banco dianteiro ECU e controle de ajuste do banco dianteiro |
| 8 | Moto de comando do vidro do passageiro |
| 9 | Retrovisor elétrico |
| 10 | Módulo de comunicação da tomada de reboque |
| 11 | Tomadas de acessórios multimédia/Radar do lado esquerdo e direito/SRVM |
| 12 | Controle de abertura externa frontal direita |
| 13 | Controle de abertura externa frontal esquerda |
| 14 | Filtro de interferência da tela traseira/Filtro de interferência da tela traseira aquecida |
| 15 | Puxador elétrico retrátil |
| 16 | Tomada de acessórios da primeira fila |
| 17 | Rádio |
| 18 | Luz ambiente |
| 19 | Pré-equipamento para acessórios |
| 20 | Sensor de chuva e de luminosidade |
