Renault Scenic
Fusíveis
Compartimento dos fusíveis
Se algum dos aparelhos elétricos não funcionar, comece por verificar o estado dos
fusíveis.
É possível aceder aos fusíveis por trás do porta-luvas A. Abra o porta-luvas A através do botão de abertura 1.
Depois de aberta, rode os batentes 2 um quarto de volta (movimentos B e C) para os remover.
Desencaixe o cabo 3 para libertar a tampa do porta-luvas de modo a aceder à caixa de fusíveis.
Desloque a tampa do porta-luvas A para baixo tanto quanto possível.
Em seguida, terá um acesso direto à caixa de fusíveis 4.
Caixa de fusíveis D
Desencaixe a tampa 5.
Lingueta 6
Remova o fusível com a lingueta 6 situada no painel de fusíveis.
Para o extrair da pinça, faça-o deslizar lateralmente.
Não utilize os espaços livres para fusíveis.
AVISO
Verifique o fusível em causa e, se necessário, substitua-o (o fusível de substituição deve ter a mesma intensidade
do fusível original).
Um fusível de uma intensidade demasiado alta pode, em caso de consumo anormal de um
dos equipamentos, provocar o aquecimento excessivo do circuito elétrico (risco de
incêndio).
Conselho
Para cumprir a legislação local ou como medida de precaução:
obtenha, num representante da marca, uma caixa de emergência, contendo um jogo de
lâmpadas e outro de fusíveis.

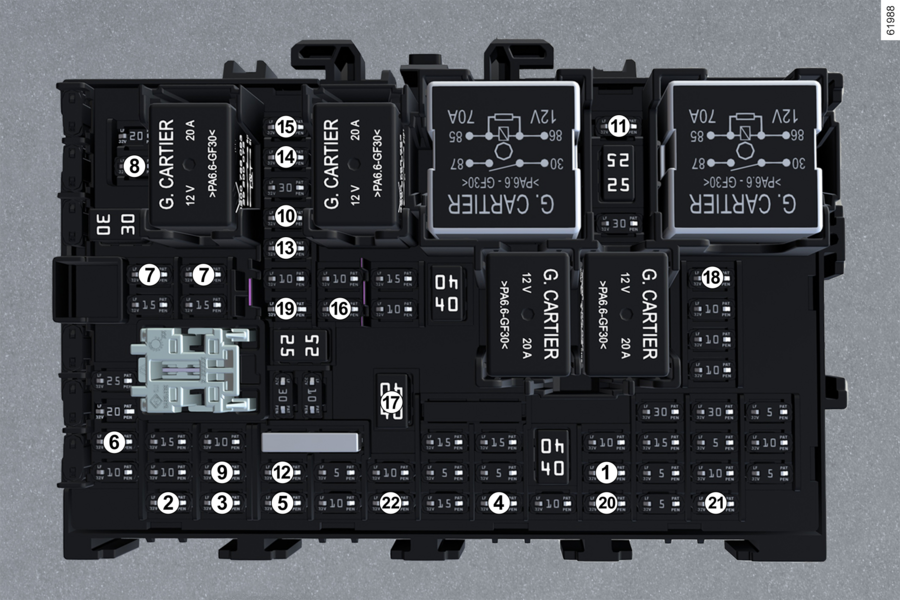

Afetação dos fusíveis
(a presença dos fusíveis depende do nível de equipamento do veículo)
| Número | Afetação |
| 1 | ESP/ABR ECU Interruptor de travagem |
| 2 | Motor de comando do vidro traseiro direito |
| 3 | Motor do elevador de vidros do condutor |
| 4 | Iluminação interior |
| 5 | Motor de comando do vidro traseiro esquerdo |
| 6 | Tomada de reboque/tomada de acessórios do compartimento do porta-bagagens |
| 7 | Memória de posição do banco dianteiro ECU e controle de ajuste do banco dianteiro |
| 8 | Puxador elétrico retrátil |
| 9 | Moto de comando do vidro do passageiro |
| 10 | Retrovisor elétrico |
| 11 | Módulo de comunicação da tomada de reboque |
| 12 | Tomadas de acessórios multimédia/Radar do lado esquerdo e direito/SRVM |
| 13 | Controle de abertura exterior traseira direita |
| 14 | Controle de abertura externa frontal direita |
| 15 | Controle de abertura externa frontal esquerda |
| 16 | Filtro de interferência da tela traseira/Filtro de interferência da tela traseira aquecida |
| 17 | Puxador elétrico retrátil |
| 18 | Tomada de acessórios da primeira fila |
| 19 | Rádio |
| 20 | Luz ambiente |
| 21 | Pré-equipamento para acessórios |
| 22 | Sensor de chuva e de luminosidade |
